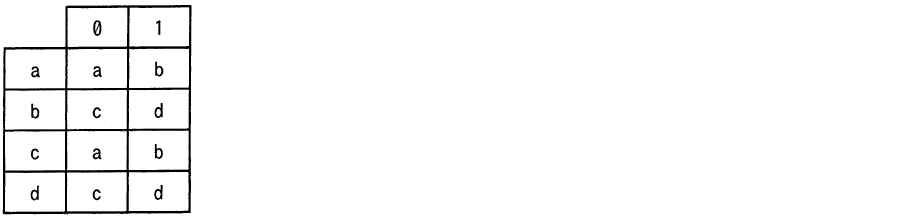

3-9　オートマトン

令和7年1月修了試験　 問36

設計するときに,状態遷移図を用いることが最も適切なシステムはどれか。

• ア　月末及び決算時の棚卸資産を集計処理する在庫棚卸システム
• イ　システム資源の日次の稼働状況を,レポートとして出力するシステム資源稼働状況報告システム
• ウ　水道の検針データを入力として,料金を計算する水道料金計算システム
• エ　設置したセンサの情報から,温室内の環境を最適に保つ温室制御システム

平成28年度秋期　問3

300円の商品を販売する自動販売機の状態遷移図はどれか。ここで，入力と出力の関係を"入力／出力"で表し，入力の"a"は"100円硬貨"を，"b"は"100円硬貨以外"を示し，S₀～S₂は状態を表す。入力が"b"の場合はすぐにその硬貨を返却する。また，終了状態に遷移する際，出力の"1"は商品の販売を，"0"は何もしないことを示す。
